        臥式定轉子合裝設備 - 臥式電機定轉子合裝機

        文章來源:睿望達 作者:儲工發布時間:2021-07-25瀏覽次數:0
        臥式定轉子合裝設備也就是臥式電機定轉子合裝機,是屬于大型電機合裝設備了,合裝前帶機殼定子外形尺寸可達900×900×900(mm),整機900-3000(kg)之間的大型電機基本上都可以用它進行合裝加工操作

          大型電機往往用在重型工業里面,比如機車,風力發電機,超大型設備上的電機等等,這種電機,重量大,尺寸大,電機整機總重量都可達3000(kg)了,而這種大型合裝設備,往往采用臥式結構更為穩定。睿望達的臥式合裝設備RDH-1000正是能解決這些問題的典型設備之一:

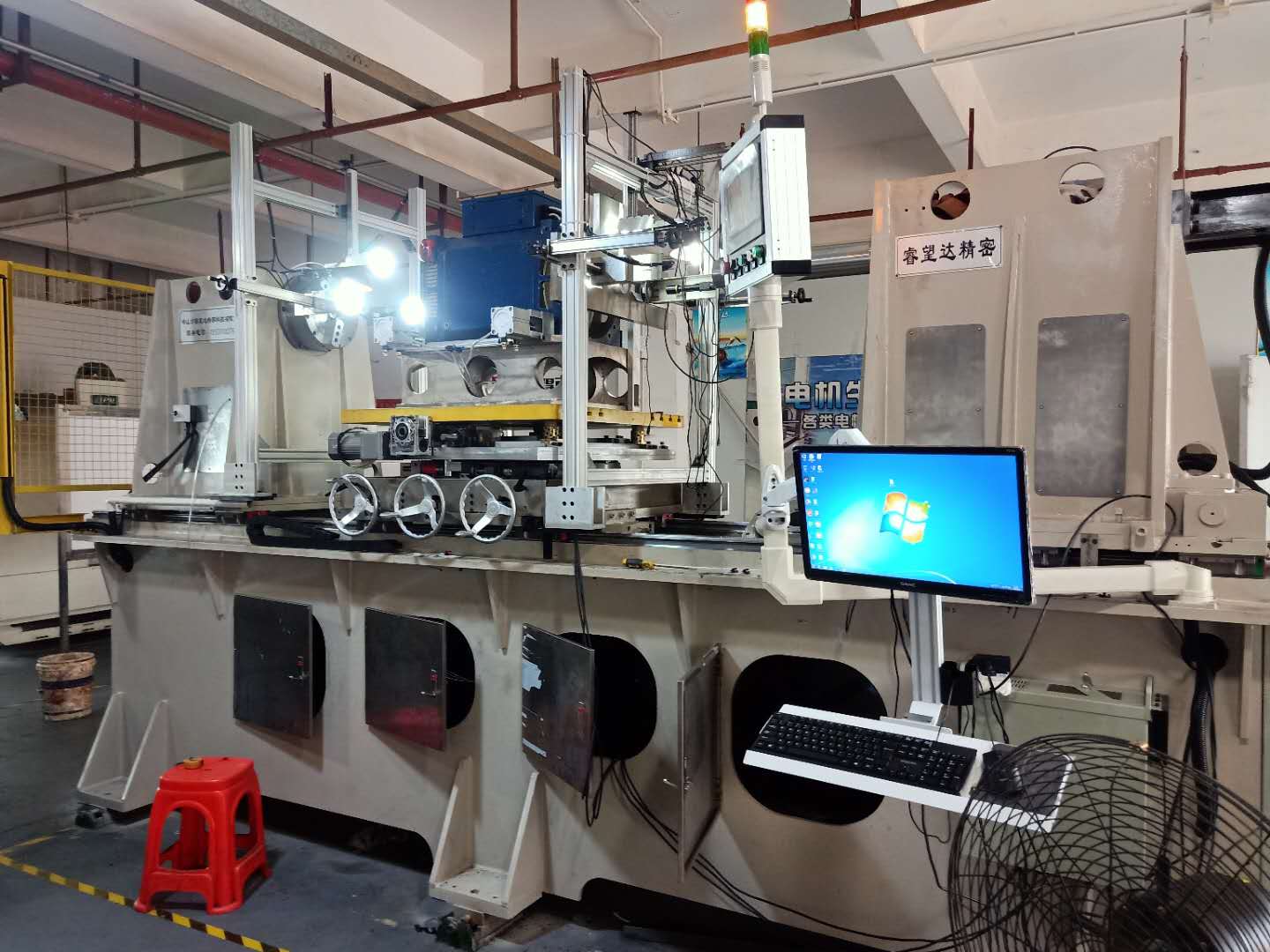

        臥式電機合裝機

        臥式電機合裝機





          產品參數




        零部件 參數 RDH-1000
        合裝前帶機殼定子外形尺寸(長*寬*高) 900*900*900(mm)
        定子中心高 150-500(mm)
        重量  2000(kg)
        合裝前帶軸轉子 軸長度 1500(mm)
        軸中心孔 多規格,符合GB/T4459.5
        軸伸出機殼端面**大長度 400(mm)
        重量 1000(kg)
        端蓋 端蓋內徑 φ80(mm)
        整機重量 3000(kg)





        精度
        轉子固定支撐頂桿與移動支撐頂桿的同心度誤差0.05mm
        定子臺運動軌跡線與轉子母線的同軸度誤差0.05mm/每米
        全長0.08mm
        定子臺基座平面度誤差0.05mm
         定子臺導軌平行度誤差
        0.03mm





          產品優勢


          1.適應能力強,軸中心孔規格多樣化

          2.產能穩定,3-5分鐘就可以完成一臺大型電機的合裝

          3.在一定程度上提高了電機品質,因定位精準度高,定子臺基座平面度誤差≤0.05mm,定子臺導軌平行度誤差≤0.03mm,轉子固定支撐頂桿與移動支撐頂桿的同心度誤差≤0.05mm

            4.預裝端蓋型,更適合大型電機合裝設備要求,操作界面簡單,全中文版本,配備視覺系統。




          總之,臥式電機定轉子合裝設備是屬于大型電機合裝設備了,合裝前帶機殼定子外形尺寸可達900×900×900(mm),整機900-3000(kg)之間的大型電機基本上都可以用它進行合裝加工操作,軸長度可達1000(mm),臥式合裝設備是大型電機合裝機,之前雷勃電氣高速永磁電機合裝機案例也是屬于這類大型電機合裝機!
